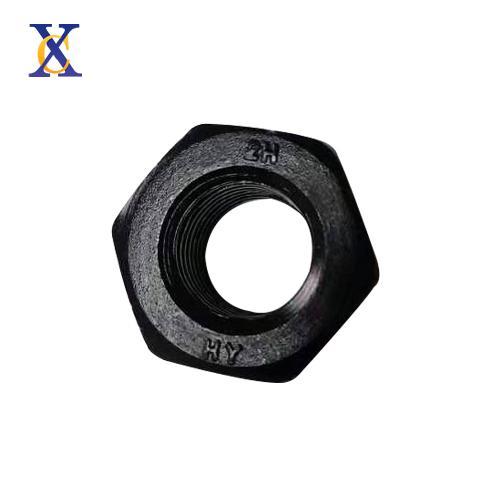

六角螺母(材质SCM435/SCM440/B7/42CRMOA)

对应标准： B18.2.6-2006 钢结构用六角螺母 (ASTM A 563 / ASTM A 194) [Table3]

产品详情


材质：3SCM435/SCM440/B7/42CRMOA，8级以上都可以做


对应标准数据参考
B18.2.6-2006 钢结构用六角螺母 (ASTM A 563 / ASTM A 194) [Table3]
Heavy Hex Nuts for use with Structual Bolts (ASTM A 563 / ASTM A 194)
B18.2.6-2006 钢结构用六角螺母 (ASTM A 563 / ASTM A 194) [Table3]

尺寸单位:
螺纹规格 d
1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
PP UNC
s 公称
最大值
最小值
e 最大值
最小值
k 公称
最大值
最小值
13 11 10 9 8 7 7 6 6
7/8 1-1/16 1-1/4 1-7/16 1-5/8 1-13/16 2 2-3/16 2-3/8
0.875 1.062 1.25 1.438 1.625 1.812 2 2.188 2.375
0.85 1.031 1.212 1.394 1.575 1.756 1.938 2.119 2.3
1.01 1.227 1.443 1.66 1.876 2.093 2.309 2.526 2.742
0.969 1.175 1.382 1.589 1.796 2.002 2.209 2.416 2.622
31/64 39/64 47/64 55/64 63/64 1-7/64 1-7/32 1-11/32 1-15/32
0.504 0.631 0.758 0.885 1.012 1.139 1.215 1.378 1.505
0.464 0.587 0.71 0.833 0.956 1.079 1.187 1.31 1.433
①,大六角螺母的化学成分和机械性能应符合ASTM A 563。
