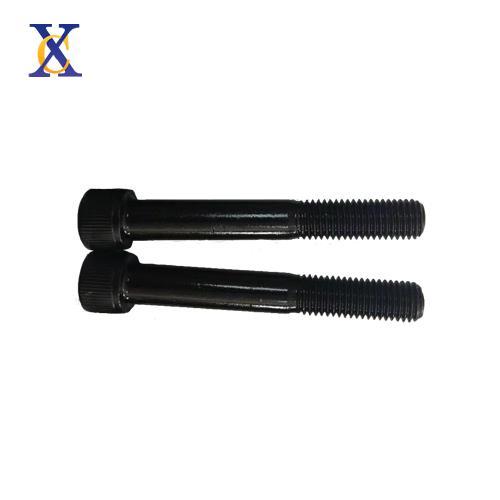

内六角圆柱头螺钉(材质SCM435/SCM440/B7/42CRMOA)

对应标准:DIN 912-1983 内六角圆柱头螺钉

产品详情


材质:SCM435/SCM440/B7/42CRMOA,合金钢 等级:10.9、12.9级;规格范围:M6-M24


对应标准数据参考
DIN 912-1983 内六角圆柱头螺钉
Hexagon socket head cap screws
DIN 912-1983 内六角圆柱头螺钉 DIN 912-1983 内六角圆柱头螺钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重 螺纹长度
螺纹规格 d
M1.4 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
P 螺距 粗牙
细牙1
细牙2
b 参考值
dk 圆头 最大值
dk 滚花头 最大值
dk 最小值
da 最大值
ds 最大值
最小值
e 最小值
k 最大值
最小值
s 公称
最小值
最大值
t 最小值
w 最小值
0.3 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
- - - - - - - - 1 1.25
- - - - - - - - - 1
14 15 16 17 18 20 22 24 28 32
2.6 3 3.8 4.5 5.5 7 8.5 10 13 16
2.74 3.14 3.98 4.68 5.68 7.22 8.72 10.22 13.27 16.27
2.46 2.86 3.62 4.32 5.32 6.78 8.28 9.78 12.73 15.73
1.8 2 2.6 3.1 3.6 4.7 5.7 6.8 9.2 11.2
1.4 1.6 2 2.5 3 4 5 6 8 10
1.26 1.46 1.86 2.36 2.86 3.82 4.82 5.82 7.78 9.78
1.5 1.73 1.73 2.3 2.87 3.44 4.58 5.72 6.86 9.15
1.4 1.6 2 2.5 3 4 5 6 8 10
1.26 1.46 1.86 2.36 2.86 3.82 4.82 5.7 7.64 9.64
1.3 1.5 1.5 2 2.5 3 4 5 6 8
1.32 1.52 1.52 2.02 2.52 3.02 4.02 5.02 6.02 8.025
1.36 1.56 1.56 2.06 2.58 3.08 4.095 5.14 6.14 8.175
0.6 0.7 1 1.1 1.3 2 2.5 3 4 5
0.5 0.55 0.55 0.85 1.15 1.4 1.9 2.3 3 4
千件钢制重≈kg
- - - - - - - - - -
螺纹长度b
- - - - - - - - - -
螺纹规格 d
M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33)
P 螺距 粗牙
细牙1
细牙2
b 参考值
dk 圆头 最大值
dk 滚花头 最大值
dk 最小值
da 最大值
ds 最大值
最小值
e 最小值
k 最大值
最小值
s 公称
最小值
最大值
t 最小值
w 最小值
1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5
1.25 1.5 1.5 1.5 1.5 1.5 2 2 2 2
1.5 - - 2 2 2 - - - -
36 40 44 48 52 56 60 66 72 78
18 21 24 27 30 33 36 40 45 50
18.27 21.33 24.33 27.33 30.33 33.39 36.39 40.39 45.39 50.39
17.73 20.67 23.67 26.67 29.67 32.61 35.61 39.61 44.61 49.61
13.7 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4
12 14 16 18 20 22 24 27 30 33
11.73 13.73 15.73 17.73 19.67 21.67 23.67 26.67 29.67 32.61
11.43 13.72 16 16 19.44 19.44 21.73 21.73 25.15 27.43
12 14 16 18 20 22 24 27 30 33
11.57 13.57 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38
10 12 14 14 17 17 19 19 22 24
10.025 12.032 14.032 14.032 17.05 17.05 19.065 19.065 22.065 24.065
10.175 12.212 14.212 14.212 17.23 17.23 19.275 19.275 22.275 24.275
6 7 8 9 10 11 12 13.5 15.5 18
4.8 5.8 6.8 7.8 8.6 9.4 10.4 11.9 13.1 13.5
千件钢制重≈kg
- - - - - - - - - -
螺纹长度b
- - - - - - - - - -
螺纹规格 d
M36 M42 M48 M56 M64 M72 M80 M90 M100
P 螺距 粗牙
细牙1
细牙2
b 参考值
dk 圆头 最大值
dk 滚花头 最大值
dk 最小值
da 最大值
ds 最大值
最小值
e 最小值
k 最大值
最小值
s 公称
最小值
最大值
t 最小值
w 最小值
4 4.5 5 6.5 6 6 6 6 6
3 3 3 4 4 4 4 4 4
- - - - - - - - -
84 96 108 124 140 156 172 192 212
54 63 72 84 96 108 120 135 150
54.46 63.46 72.46 84.54 96.54 108.54 120.54 135.63 150.63
53.54 62.54 71.54 83.46 95.46 107.46 119.46 134.37 149.37
39.4 45.5 52.6 63 71 79 87 97 107
36 42 48 56 64 72 80 90 100
35.61 41.61 47.61 55.54 63.54 71.54 79.54 89.46 99.46
30.85 36.57 41.13 46.83 52.53 62.81 74.21 85.61 97.04
36 42 48 56 64 72 80 90 100
35.38 41.38 47.38 56.26 63.26 71.26 79.26 89.13 99.13
27 32 36 41 46 55 65 75 85
27.065 32.08 36.08 41.08 46.08 55.1 65.1 75.1 85.12
27.275 32.33 36.33 41.33 46.33 55.4 65.4 75.4 85.47
19 24 28 34 38 43 48 54 60
15.3 16.3 17.5 19 22 25 27 32 34
千件钢制重≈kg
- - - - - - - - -
螺纹长度b
- - - - - - - - -
①,当规格≤M4时,螺杆末端无需倒角
②,e min = 1.14 * S min
④,公称长度L超过300mm时,长度以20mm递增
⑤,L-b ≥ 3P (P为粗牙螺距)
